活动见解 （2024 版中的新增功能）

“活动见解”功能让您可以了解您或其他人过去针对您的图形所做的操作。

只要在 AutoCAD 中打开并处理图形文件时，“活动见解”功能就会跟踪事件。它还可以跟踪 AutoCAD 之外的一些事件，例如在“Windows 资源管理器”中重命名或复制图形。打开图形时，将从“活动见解”数据库中读取在图形中执行的过去事件，并将这些事件按时间顺序显示在“活动见解”选项板中。同时，当您处理图形时，事件会写入数据库，这将使选项板的内容保持最新。

注： 即使“活动见解”选项板处于关闭状态，也会记录事件。下次打开选项板时，将显示所有事件。

更改将写入在“选项”对话框的“文件”选项卡中指定的“活动见解事件位置”。“活动见解事件位置”的默认位置为 C:Users{username}AppDataLocalAutodeskActivityInsightsCommon。将这一位置更改为共享位置，以便任何图形活动都会记录到该位置，而不论图形的处理者是谁。

通过此信息，AutoCAD 可以提供有关您的工作流和实践的有意义见解。

新命令

ACTIVITYINSIGHTSCLOSE – 关闭“活动见解”选项板。

ACTIVITYINSIGHTSOPEN – 打开“活动见解”选项板。

新系统变量

ACTIVITYINSIGHTSPATH – 指定“活动见解”事件日志文件写入到（或复制到）的路径。

ACTIVITYINSIGHTSSTATE – 指示“活动见解”选项板处于打开状态还是关闭状态。

ACTIVITYINSIGHTSVIEWEDLOGGING – 打开/关闭“已查看”事件的日志记录。

智能块：放置 （2024 版中的新增功能）

新的“智能块”功能可以根据您之前在图形中放置该块的位置提供放置建议。

块放置引擎会学习现有块实例在图形中的放置方式，以推断相同块的下次放置。插入块时，该引擎会提供接近于您之前放置该块的类似几何图形的放置建议。

例如，如果已将椅子块放置在靠近墙角的位置，则当插入该相同椅子块的另一个实例时，AutoCAD 会在您将椅子移近类似角点时自动定位该椅子。移动块时，墙会亮显，并会调整椅子块的位置、旋转和比例以匹配其他块实例。可以单击以接受建议、按 Ctrl 键切换到其他建议，或将光标移开以忽略当前建议。要在放置块时临时关闭建议，请在插入或移动块时按住 Shift+W 或 Shift+[。

新系统变量

AUTOPLACEMENT – 控制插入块时是否显示放置建议。

PLACEMENTSWITCH – 指示在插入块时是否默认显示放置建议。

智能块：替换 （2024 版中的新增功能）

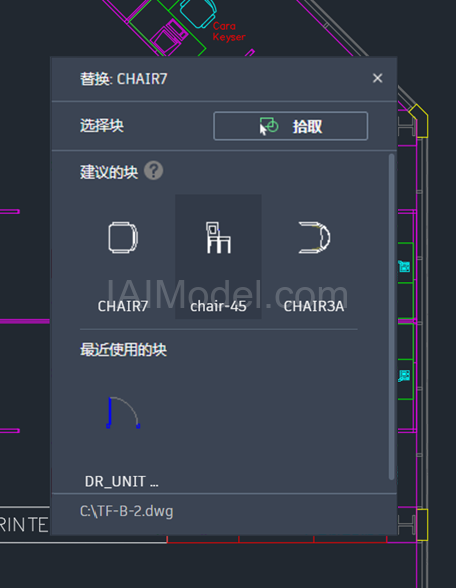

通过从类似建议块的选项板中进行选择，来替换指定的块参照。

选择要替换的块参照时，产品会为您提供从中选择的类似建议块。

替换块参照后，将保留原始块的比例、旋转和属性值。

新命令

BREPLACE – 将指定的块参照替换为从建议的块列表中选择的块。

-BREPLACE – 在命令提示下，将指定的块参照替换为从建议的块列表中选择的块。

BLOCKSDATAOPTION – 显示“数据收集同意”对话框。

新系统变量

BLOCKSDATACOLLECTION – 控制是否将块替换期间使用的内容数据发送给数据收集服务。

标记辅助 （2024 版中的新增功能）

早期的 AutoCAD 版本包括“标记输入”和“标记辅助”，它们使用机器学习来识别标记，并提供一种以较少的手动操作查看和插入图形修订的方法。此版本包括对“标记辅助”所做的改进，从而可更轻松地将标记输入到图形中。

注： 要使用“标记辅助”，请确保“TRACEBACK”处于启用状态，并且“标记辅助”处于启用状态。可以在“跟踪设置”工具栏中的“前台跟踪”和“后台跟踪”之间切换。当“TRACEBACK”处于启用状态时，可以打开/关闭“标记辅助”。

更新现有文字

单击文字标记后，您会在“标记辅助”对话框中看到“更新现有文字”这一新选项，同时还会显示“插入为多行文字”和“插入为多重引线”（在上一版本中可用）。使用“更新现有文字”，可将图形中的现有文字替换或修改为输入标记中的文字。

要更新现有文字，请执行以下操作：

1. 单击文字标记的亮显边框。“标记辅助”对话框即会打开。

2. 选择“更新现有文字”。

3. 在图形中选择要替换的现有文字。

4. 选择以下选项之一：

• 附加。将从标记中选择的文字添加到文字字段的末尾，并保留现有文字。

• “替换”。添加从标记中选择的文字，并删除现有文字。

• 选择删除线。选择删除线标记（已被标记划掉的文字），从标记中选择的文字将替换图形文字并淡显删除线标记。

为文字添加删除线

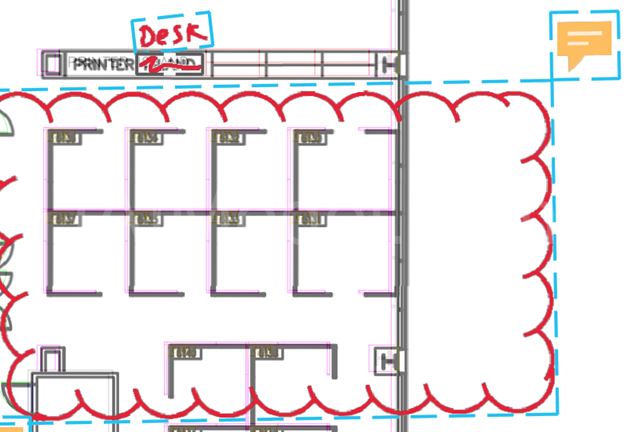

“标记辅助”可识别已被划掉的文字，并允许删除文字或将文字替换为标记中的文字。

要替换现有文字，请执行以下操作：

1. 单击删除线标记。“标记辅助”对话框即会打开。

2. 单击“替换现有文字”。

3. 单击图形中要替换的文字。

4. 单击标记中要用其替换现有文字的文字。

要删除现有文字，请执行以下操作：

1. 单击删除线标记。“标记辅助”对话框即会打开。

2. 单击“删除现有文字”。

3. 在图形中选择要删除的文字。

带有关联 PDF 文字注释的标记

使用 Adobe 软件添加到 PDF 中的文字注释将显示，并可以作为多重引线或多行文字插入到图形中，也可以用于更新现有文字。

从 PDF 文字注释中插入文字的步骤：

1. 单击包含 PDF 文字注释的标记。

“标记辅助”对话框即会打开。

2. 将文字作为多重引线、多行文字或“更新现有文字”插入。

淡显标记

使用“淡显标记”，可控制各个标记的透明度。对于隐藏任何已插入的标记或有要忽略的标记，“淡显标记”非常有用。通过“跟踪”工具栏或“标记辅助”对话框，可访问“FADEMARKUP”命令。在“跟踪”工具栏上的“跟踪设置”中或使用“TRACEMARKUPFADECTRL”系统变量，可控制已淡显标记的透明度。

要取消淡显之前淡显的标记，请使用以下方法之一：

• 选择标记，然后在“标记辅助”对话框中单击“取消淡显标记”。

• 从“跟踪”工具栏中选择“FADEMARKUP”、在命令提示下输入“N”，然后选择标记的边界。

选择边界内的标记

使用提示“选择对象”的任何命令时，可以单击“标记辅助”边界的蓝色亮显边框以选择其中的所有 AutoCAD 对象。单击亮显的边界时，所有完全位于边界内的对象都会添加到选择集中。

注： 将“MARKUPSELECTIONMODE”设置为以下情况的作用：设置为 0 可禁用、设置为 1 可使用边界标记辅助框作为条件来选择，或设置为 2 可使用任何标记辅助框作为条件来选择。

标记上的说明文字

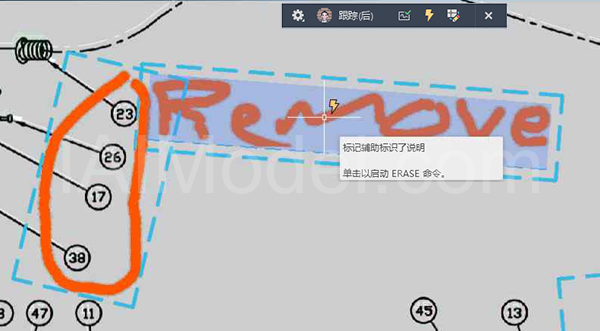

“标记辅助”会检测标记文字中链接到命令（如“MOVE”、“COPY”或“DELETE”）的某些指令。 当“标记辅助”标识出某个指令时，可以单击该指令来启动关联的命令。

新命令

FADEMARKUP – 淡显各个标记，以便降低它们在跟踪中的能见度。

新系统变量

MARKUPSELECTIONMODE – 可使用边界标记辅助框作为条件来选择。

COMMENTHIGHLIGHT – 控制 PDF 文字注释上指示器标记的显示。

TRACEMARKUPFADECTL – 控制已淡显标记的透明度。数字越小，标记越明显。

TRACEVPSUPPORT – 控制标记辅助框在当前活动模型空间视口中是否可操作。

跟踪更新 （2024 版中的新增功能）

跟踪环境不断改进，现在于工具栏上包含了新的 COPYFROMTRACE 命令和新的设置控件。

新的跟踪设置

使用新的 COPYFROMTRACE 命令，可以将对象从跟踪中复制到图形中。要从跟踪中复制对象，请执行以下操作：

1. 当跟踪处于打开状态时，并在 TRACEBACK 处于启用状态的情况下，启动 COPYFROMTRACE 命令。

2. 选择跟踪中的对象，然后按 Enter 键。

   对象仍保留在跟踪中，并复制到图形中的相同位置。

“跟踪”工具栏上的“设置”下拉菜单中提供了新设置。

叠加效果。控制跟踪图纸叠加的不透明度。数字越小，跟踪图纸越透明。“叠加效果”滑块可修改 TRACEPAPERCTL 系统变量。

跟踪中的几何图形。控制跟踪几何图形在背景中的淡入程度。当 TRACEFRONT 处于启用状态时，图形中的几何图形会受影响。当 TRACEBACK 处于启用状态时，跟踪中的几何图形会受影响。“跟踪中的几何图形”滑块用于修改 TRACEFADECTL 系统变量。

图形背景。当数字标记处于活动状态时，控制放置在图形上的输入标记的透明度。数值越大，覆盖层越透明。“图形背景”滑块可修改 MARKUPPAPERTRANSPARENCY 系统变量。

淡显的标记。当数字标记处于活动状态时，控制淡显标记的透明度。数字越小，标记越明显。“淡显标记”滑块可修改 TRACEMARKUPFADECTL 系统变量。

注： 当跟踪已使用“输入标记”来覆盖图形上的标记文件时，“图形背景”和“淡显标记”设置可用。

新命令

COPYFROMTRACE – 将对象从跟踪中复制到图形中。

Autodesk Docs 的改进 （2024 版中的新增功能）

已对 Autodesk Docs 进行了如下改进：

• 改进了在 Autodesk Docs 上查看大型文件时的支持和性能。

• 改进了 Desktop Connector，从而提高了在“开始”选项卡中显示图形以及从 Autodesk Docs 打开图形时的性能。

• 改进了 Autodesk Docs 中存储的图形在“开始”选项卡上的导航。

  注： 有关“开始”选项卡的改进的详细信息，请参见“开始”选项卡更新。

“开始”选项卡更新 （2024 版中的新增功能）

此版本中的“开始”选项卡继续得到改进，包括用于对最近使用的图形进行排序和搜索的新选项。

最近使用的图形更新

最近使用的图形列表使用较小缩略图，以允许显示更多图形。现在，可以在栅格视图和列表视图中对最近使用的图形进行排序和搜索。

排序和搜索

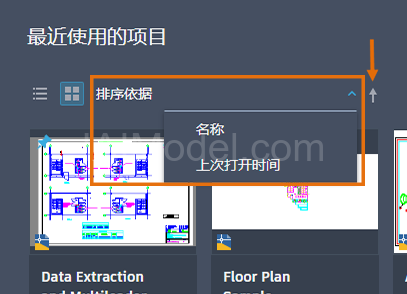

• 要在栅格视图上排序，请从“排序依据”下拉列表中选择一个选项。要反转排序顺序，请单击下拉列表旁边的箭头。

• 要在列表视图上排序，请将光标悬停在列标签上以显示排序箭头。单击要排序的列的标签区域中的箭头。要反转排序，请再次单击箭头。

• 注： 固定的图形始终显示在排序列表的顶部。

• 在任一视图中，在搜索框中键入文件名或路径的任意部分。图形列表会实时过滤。

自定义列表视图

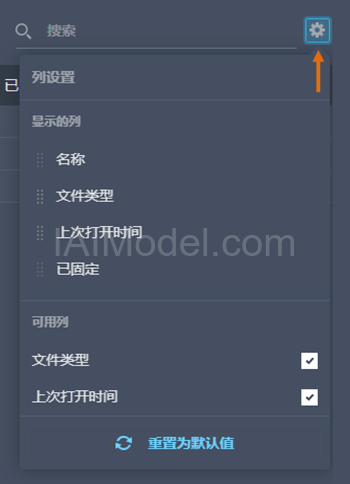

• 在列表视图中，可以通过单击设置来自定义列标题。“名称”和“已固定”是永久列。

• 拖动以更改列顺序。

“最近使用”选项卡上的其他更改包括：

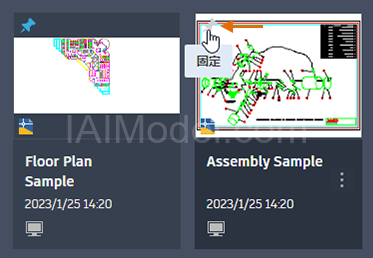

• 现在，将光标悬停在图形的缩略图上时，图钉图标会显示在左上角。

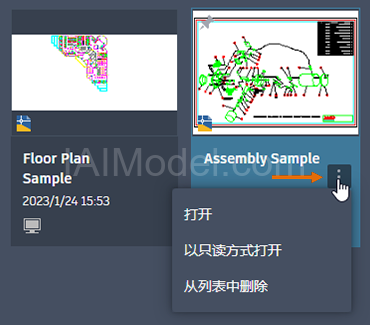

• 将光标悬停在图形缩略图上时，打开的菜单图标即会显示。单击以在菜单上显示选项。

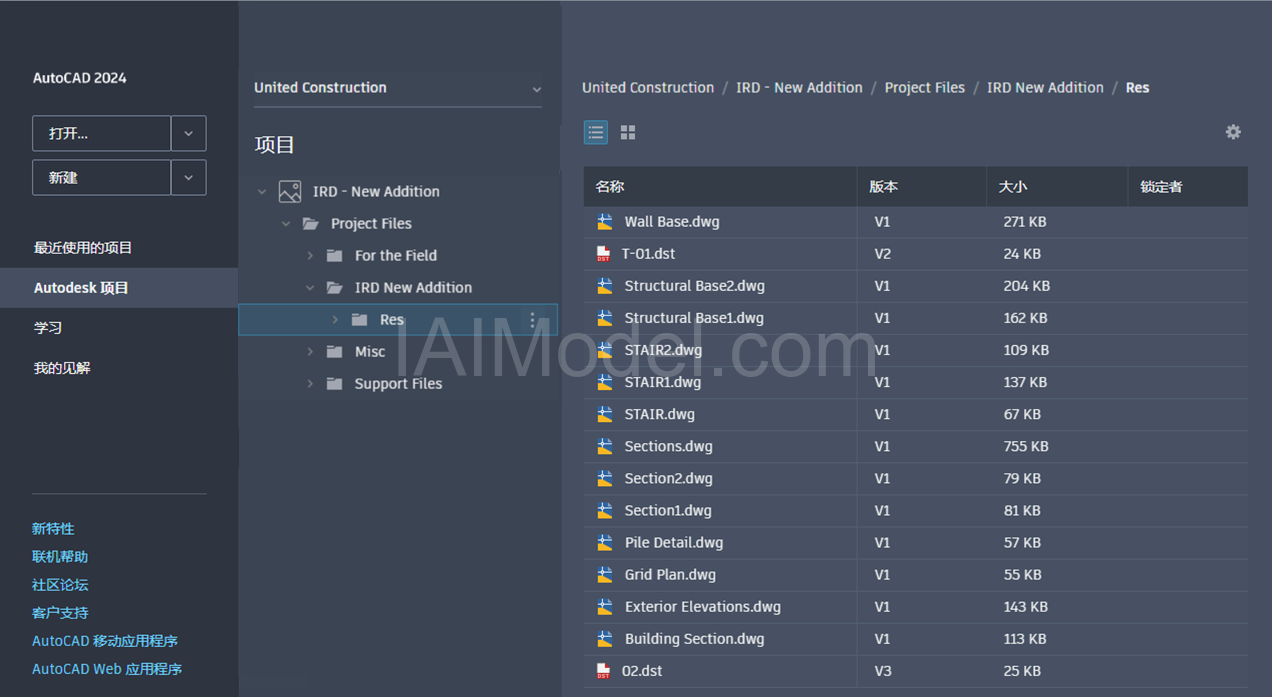

Autodesk Projects 更新

• “Autodesk Docs”选项卡已重命名为“Autodesk Projects”。

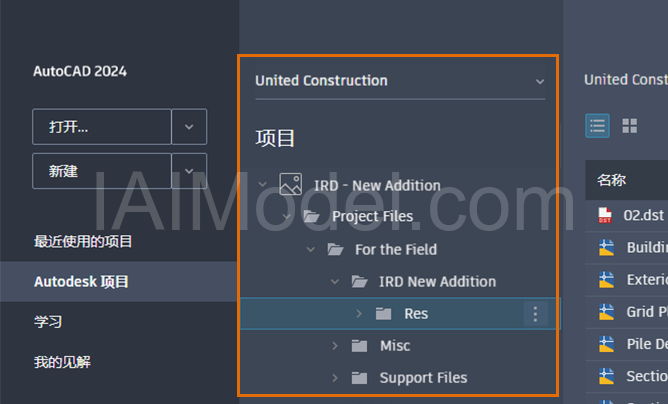

• 选择“Autodesk Projects”后，一个新的窗格即会显示，其中显示中心选择器和项目路径树。



• 在项目的图形列表上方，将显示当前项目路径的导航面包屑导航。

“文件”选项卡菜单 （2024 版新增功能）

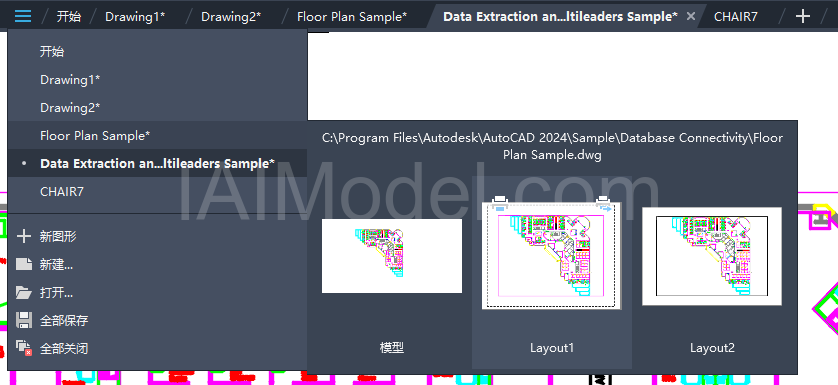

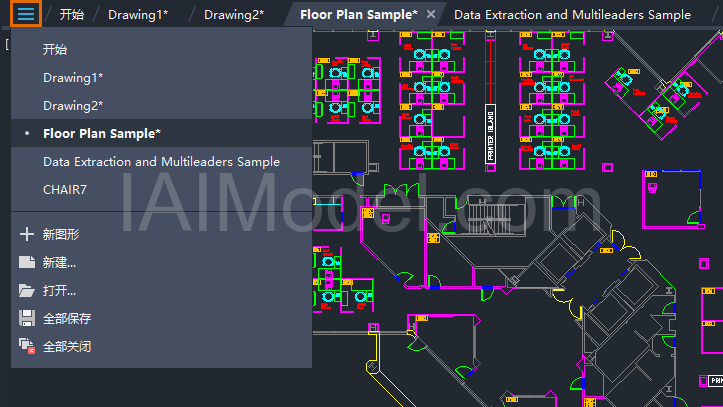

使用新的“文件”选项卡菜单来切换图形、创建或打开图形、保存所有图形、关闭所有图形等。

注： 该“文件”选项卡菜单将替换溢出式菜单。

将光标悬停在文件名上，可查看其布局的缩略图。将光标悬停在布局上，可临时显示该布局并显示用于打印和发布的图标。

“布局”选项卡菜单 （2024 版新增功能）

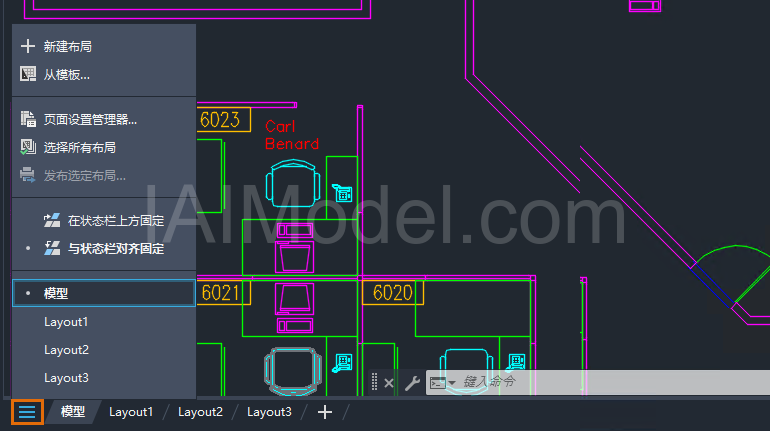

使用新的“布局”选项卡菜单来切换布局、从模板创建布局、发布布局等。

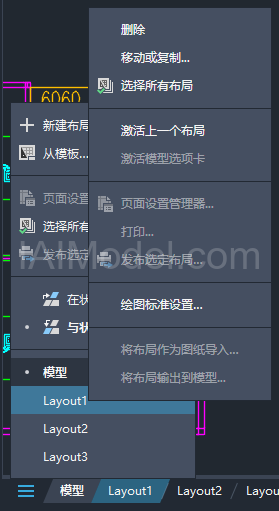

在布局名称上单击鼠标右键，可查看更多选项。

注： 使用 Ctrl 和 Shift 键，可从菜单中选择多个布局名称。
